完整的阀岛气路图对于单个页面而言通常太大，因此可以将气路图拆分到多个页面显示。绘图软件Fluiddraw P6支持将阀岛气路图分配到多个页面。
首先ctrl+C复制阀岛完整型号代码，在Fluiddraw的图纸页面空白处通过ctrl+V可以插入完整的阀岛气路图，或者可以通过菜单栏的主页→黏贴插入阀岛气路图。

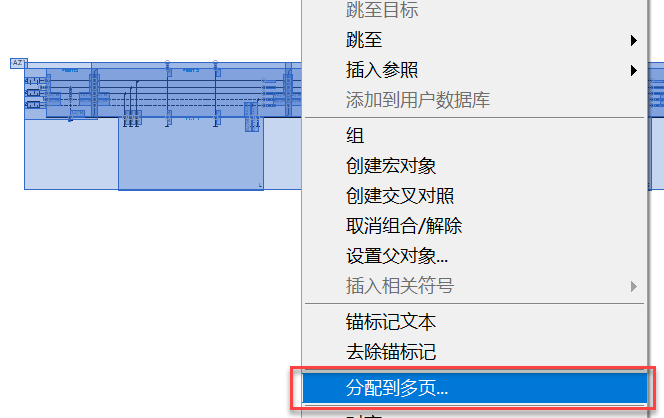

选中阀岛气路图，点击鼠标右键，在弹出的菜单中选择“分配到多页”，并弹出对话框。

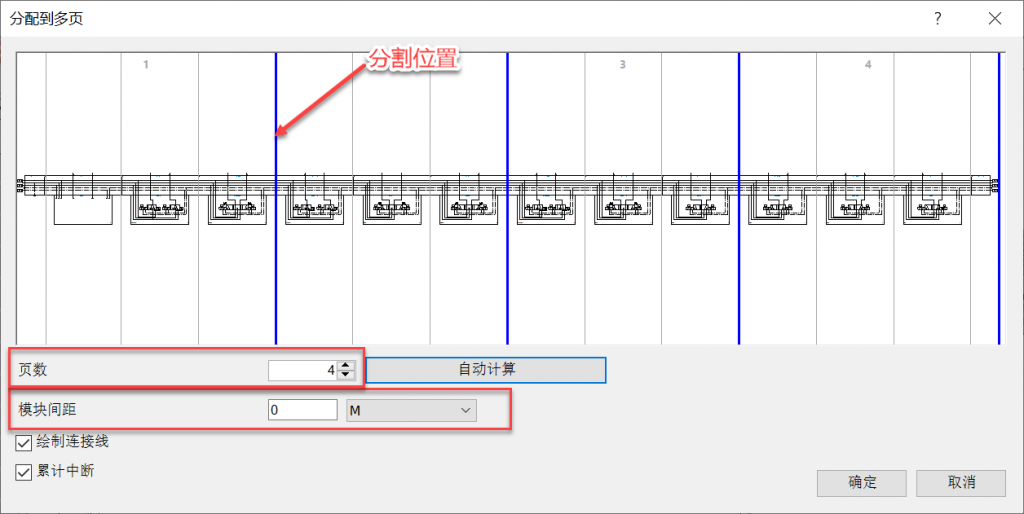

页数：定义要将阀岛分配到多少个页面。点击自动计算，会根据当前页面的图幅大小自动计算出合适的分割页数。
模块间距：定义页面上两个块之间的间隔。灰色垂直线即为两两模块之间的间隔线。模块间距单位有mm，cm，in，M四种可选。
蓝色垂直线显示当前选择的分页对应的分割位置，可以通过鼠标移动蓝色分割线更改所需要的分割位置。

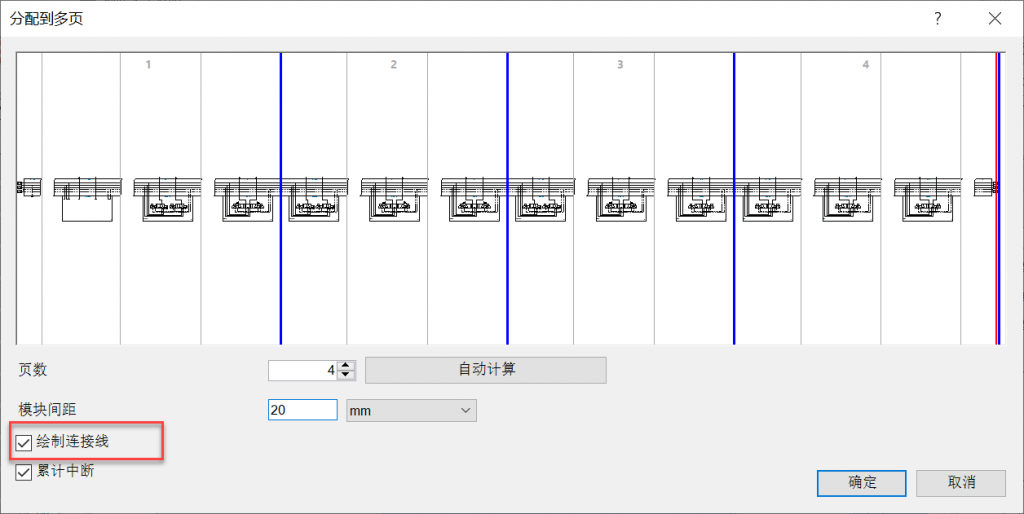

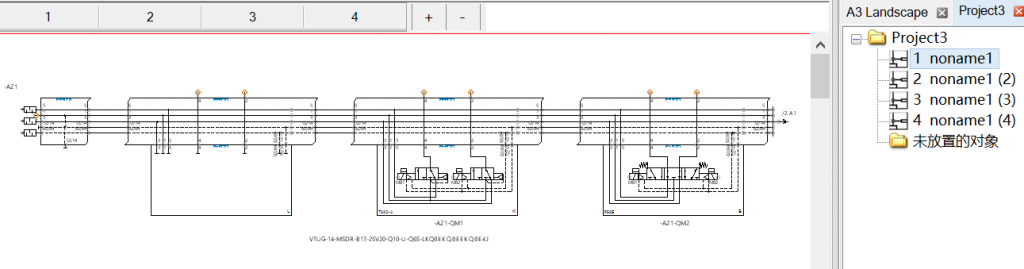

如下图所示为设置了模块间距后的状态。勾选绘制连接线，在生成分页图后两两间隔的模块之间就会有气路连接线。
