CPX-CEC-S1-V3和CPX-FB36(远程控制器模式)以及I/O模块匹配使用时，当CPX-FB36拨码在远程控制器模式64Byte I/64Byte O时，为什么通过网页访问CPX-CEC-S1-V3会出现Configuration error的报错？

/04 阀岛 / CPX电气终端 / 09 PLC及系统产品 / CPX系列PLC / CPX-CEC-S1-V3和CPX-FB36(远程控制器模式)以及I/O模块匹配使用时，当CPX-FB36拨码在远程控制器模式64Byte I/64Byte O时，为什么通过网页访问CPX-CEC-S1-V3会出现Configuration error的报错？

2025年6月26日
ts
CPX电气终端 / CPX系列PLC

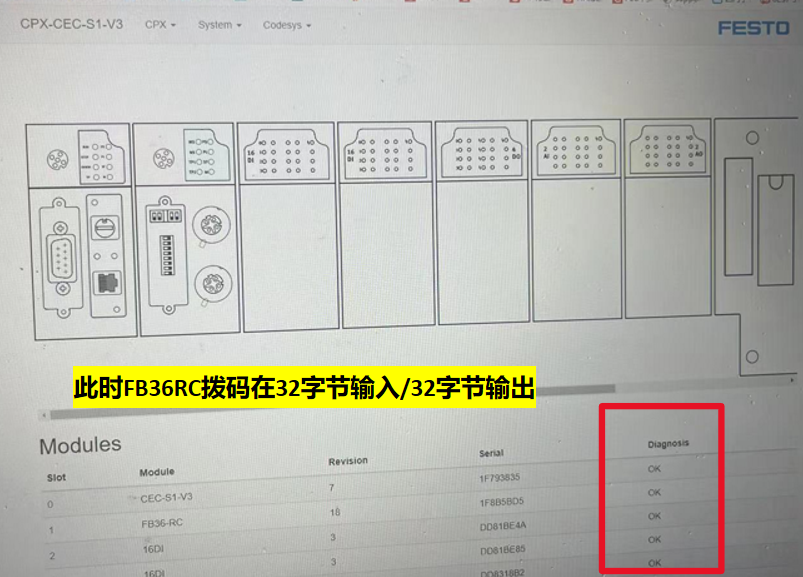

当CPX-FB36远程控制器模式拨码在32字节输入32字节输出时，访问CPX-CEC-S1-V3网页，诊断状态均为OK。

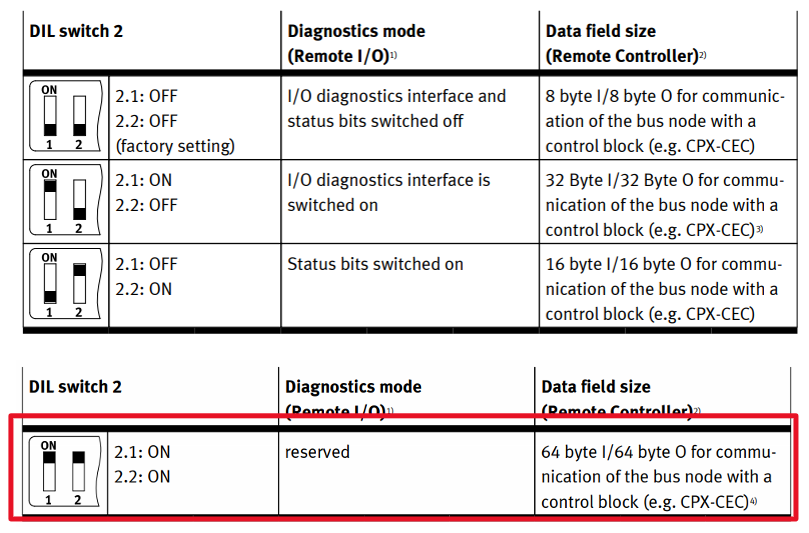

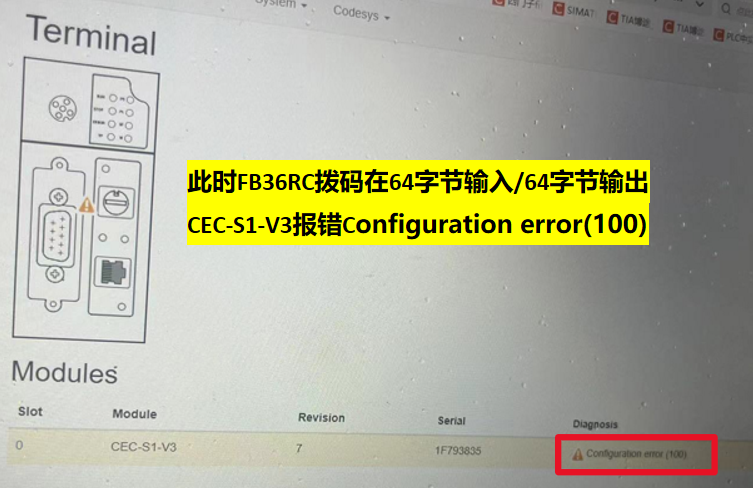

当CPX-FB36远程控制器模式拨码在64字节输入64字节输出时，访问CPX-CEC-S1-V3网页，诊断状态为Configuration error(100)，并且扫描不到子模块。

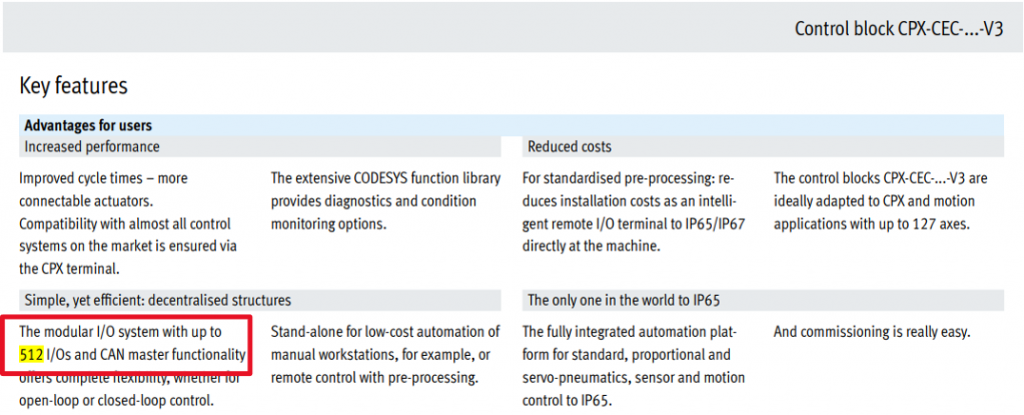

出现配置错误的原因是当前CPX电终端总I/O模块的总地址超过了64字节输入和64字节输出，在CPX-CEC的样本中可以看到系统的限制。

如果现场一定需要配置FB36RC 64字节输入和64字节输出，CPX电气终端中不能有其他占用地址的模块，例如8DI/4AI等。
