传感器盒 SRBC 针脚7和8 可以接几组线圈?

/06 传感器 / 传感器盒 / 传感器盒 SRBC 针脚7和8 可以接几组线圈?
  • 2020年8月10日
  • ts
  • 传感器盒

传感器盒SRBC 针脚7和8 内部有短接,只能接一组线圈。

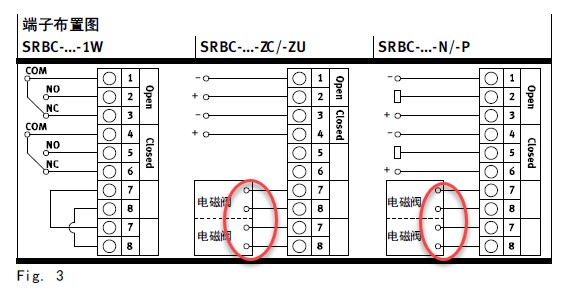

操作手册中,端子布置图有误。

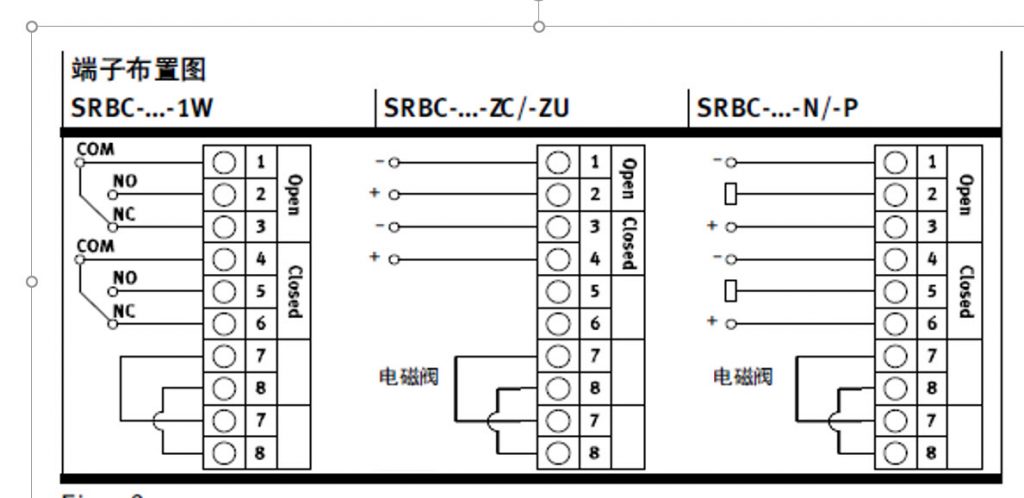

实际端子布置图如下:

浏览量
2989
赞分享
标签: 针脚7和8 接线问题传感器盒SRBC
