测试环境:西门子S7-1500+VAEM-L1-S-16-PT+CTEU-EP

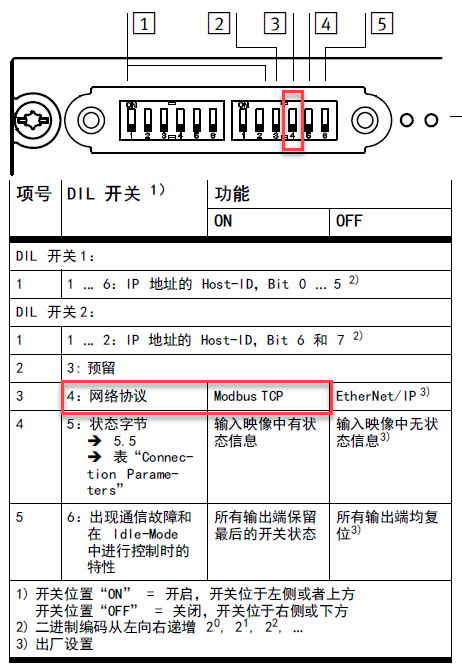

1.CTEU-EP的DIL 2.4需置ON,设置为MODBUS-TCP协议,IP地址可通过FFT软件进行设置

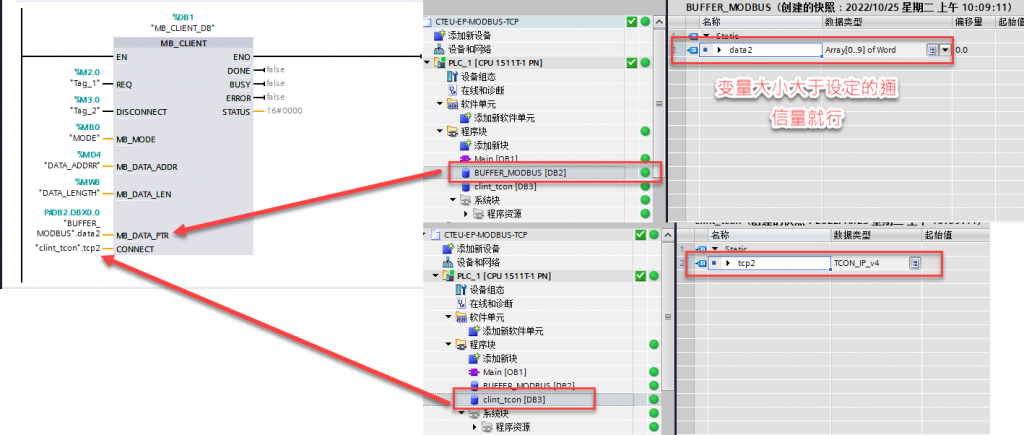

2.MB_CLIENT指令(西门子做MODBUS客户端)

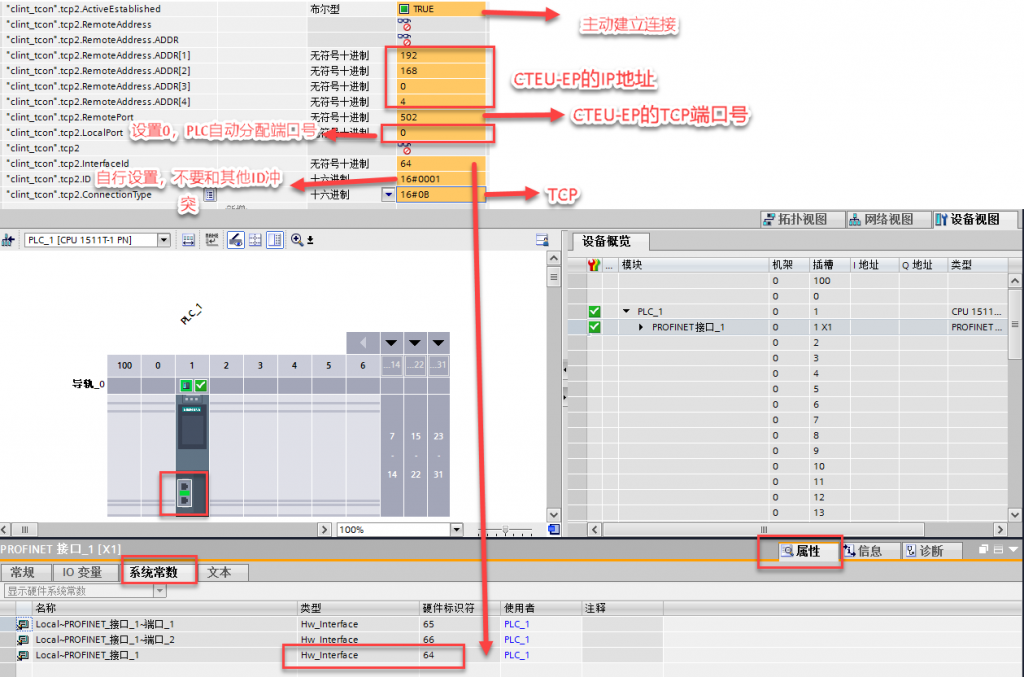

3.tcp2变量的结构体成员数据给定

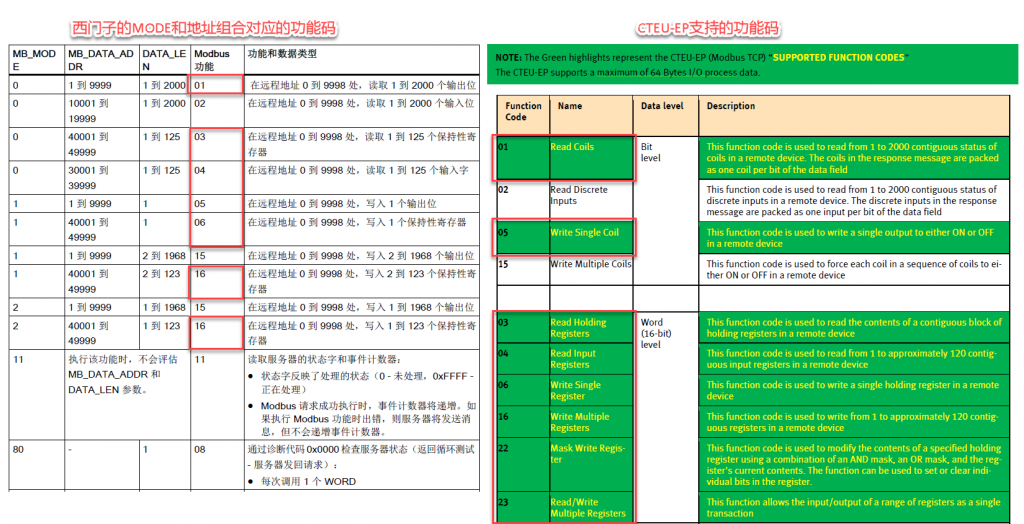

4.西门子的偏移地址和功能码的对应关系

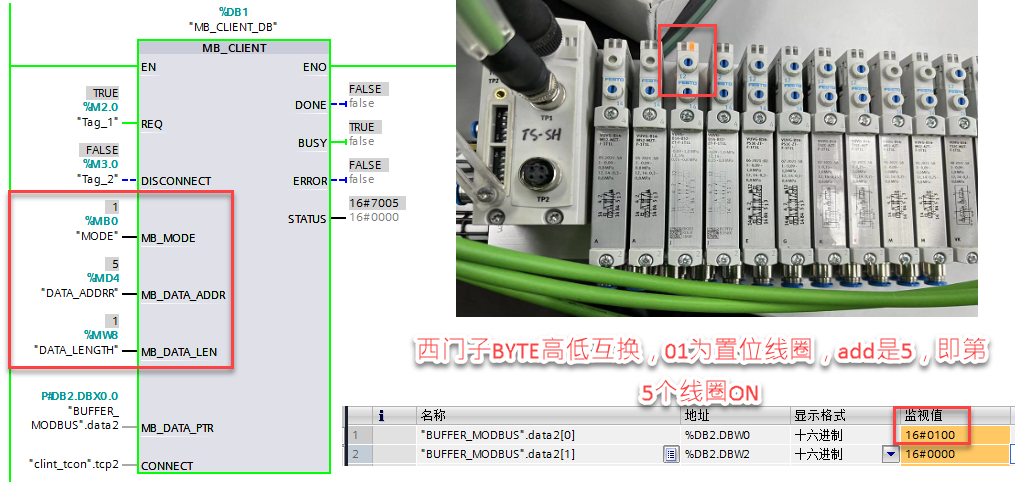

5.用05功能码点亮单个线圈(线圈地址从0开始+1的固定偏移)

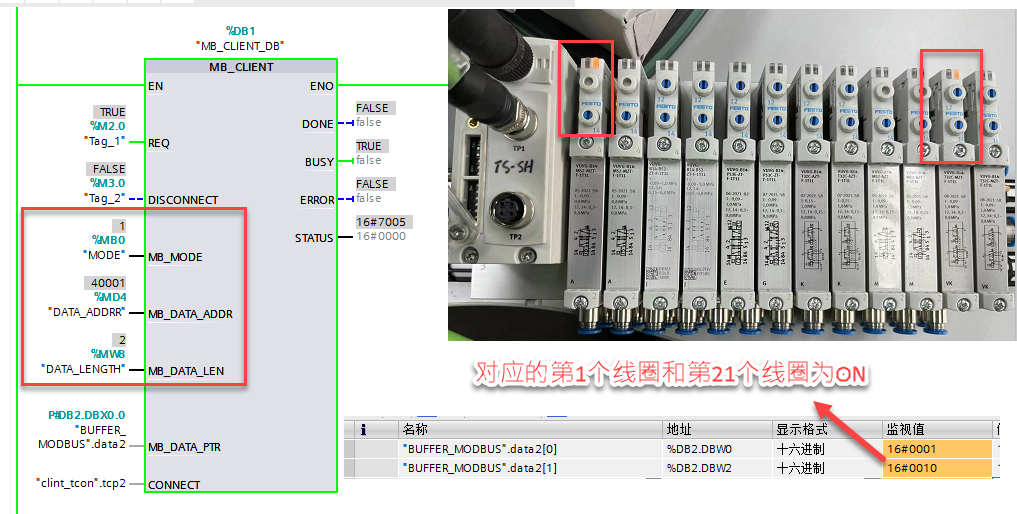

6.用16功能码写多个寄存器地址(寄存器地址从0开始+40001固定偏移)

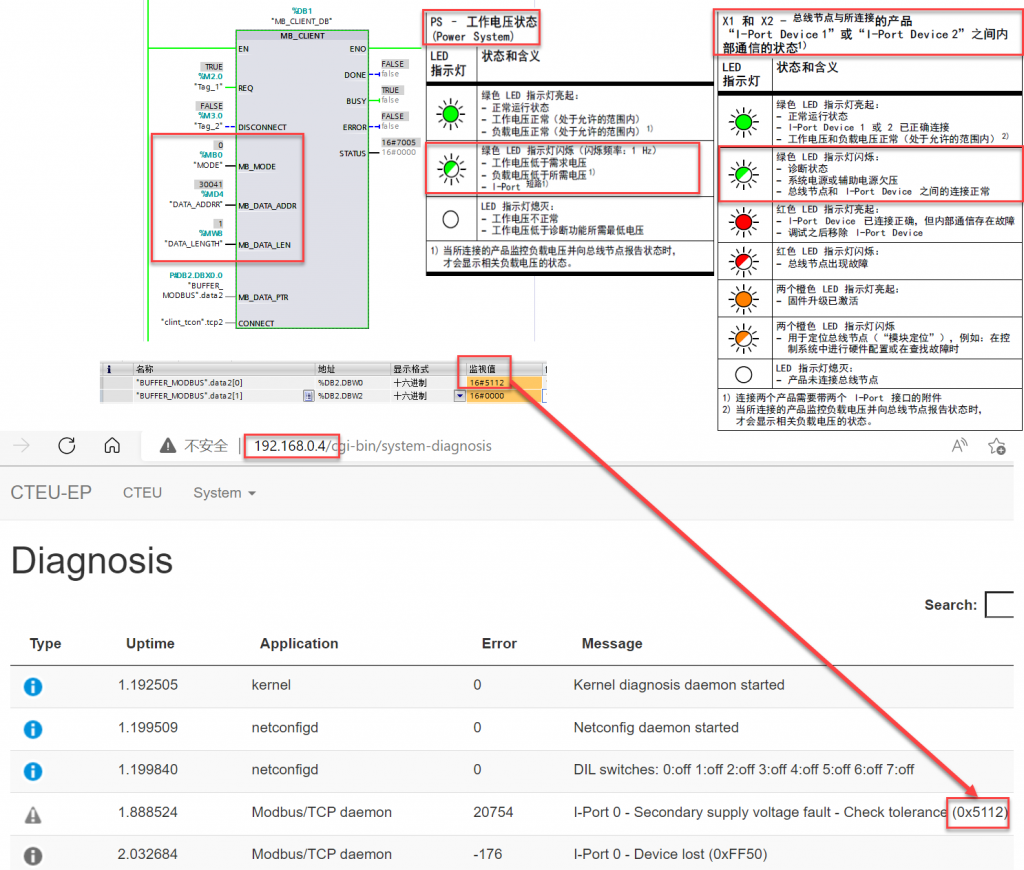

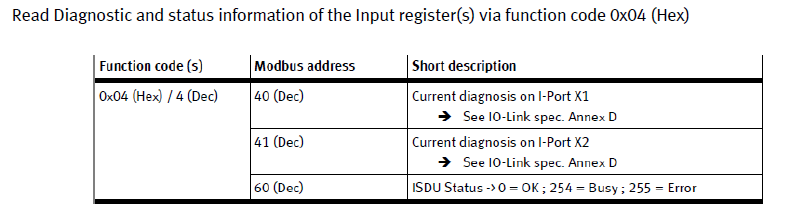

7.用04功能码读取故障代码(故障代码地址从40开始+30001固定偏移)(移除PL供电线缆,模拟欠压故障)
