设备上的CPX-AP-I-EC-M12上带20个VTUG阀岛，左链7个VTUG（1-7#），右链13个VTUG（8-20#），右链所有VTUG的MD灯周期性（5~8秒）闪烁红灯，红灯亮持续约0.5秒，CPX-AP-I-EC-M12的MD长亮红灯，但设备还可以正常生产。​

测量各阀岛及AP节点供电电压情况，电压最低的一个模块为23.5V，其他都高于此，排除供电电压问题；

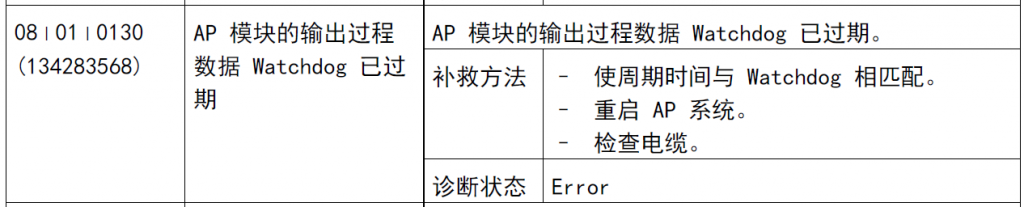

从CPX-AP-I-EC-M12上读得内部报警代码为08010130，具体内容如下图：

上图的补求方法提示了三个方向，其中第二个“重启AP系统”已操作过，没有效果。

在PLC（现场为欧姆龙）中激活DC周期同步，红灯闪亮报警还是存在。

继续逐步排查电缆（AP通信、供电）接线情况：

1、先将EC总线与AP模块断开，在失去EC通讯后，仍然报警，说明与EC总线或PLC组态设置无关；

2、再检查AP下挂的阀岛，先断开EC总线，，排除PLC组态对AP的影响，再将AP及下挂所有模块断电重启，重启后断开AP模块左链全部阀岛，观察到右链的阀岛报警仍在，确认问题出在右链阀岛当中；

3、对右链的13个VTUG阀岛，从末端开始，顺序逐个断开（20#—>19#—>18#—>……—>8#)，在断开第18号VTUG后，前面所有V的TUG（8~17#）的MD灯恢复正常。

最终原因为第18号VTUG供电电缆进线电缆与附近气管用扎带扎紧，并且气管较粗，安装位置空间有限，气管受周围挤压使得VTUG电缆线受到拉扯力（很大力），引起电缆插头接触电阻变大，造成通讯频率发生改变。

对于AP模块及下挂阀岛的各种报警故障，经验上很多情况是电缆线安装不到位所造成的故障，建议对于电缆线的安装务必遵照操作手册中的安装指导规范，将插头拧紧到位，电缆线搭接减少不必要的外力拉扯等，安装完成后也务必再三检查。
