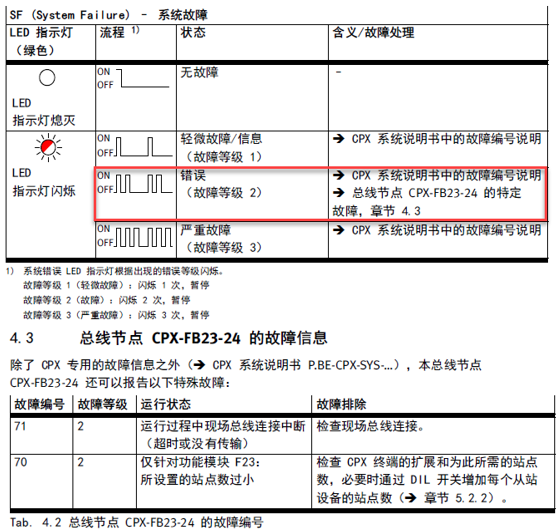

​检查SF故障灯闪烁情况为故障等级2，根据故障分析可能是总线连接问题或参数配置错误。

排查步骤：

1、​用万用表测试通讯线DA和DB间电阻为64Ω ，排查硬接线故障。

2、VTSA阀岛实际配置9个16DI输入模块（共144DI），54片K阀片（共108DO），CC-Link PLC主站模式默认为远程网络V_er.1模式，如果使用Bit range模式，阀岛最多被分配4个站，一倍设置，站点数为112点（14Byte），不能满足输入点数要求。

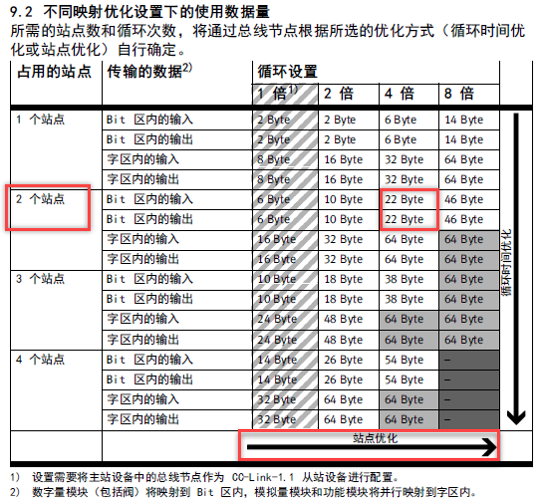

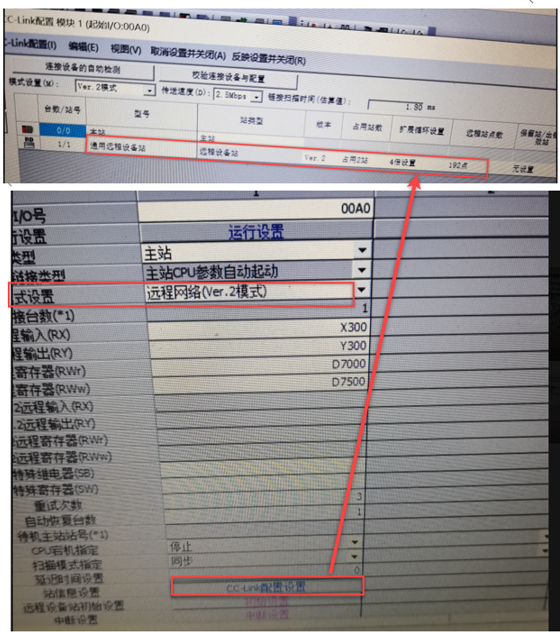

解决办法：更改总线模块CPX-FB23-24的拨码开关4.2映射方式为站点优化，配置CC-Link PLC主站模式为远程网络V_er. 2模式，使用Bit range模式，阀岛被分配2个站，4倍设置，站点数为192点（22Byte），能满足实际输入和输出点数要求，CPX-FB23-24模块SF故障指示灯熄灭，备注最后占用的站点中Bit区（RX，RY）的最后2个字节（第177点至第192点）专为CC-Link预留的。​
