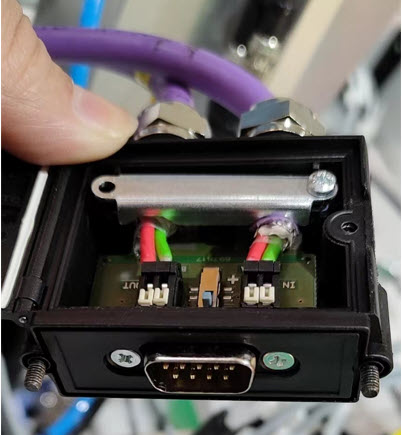

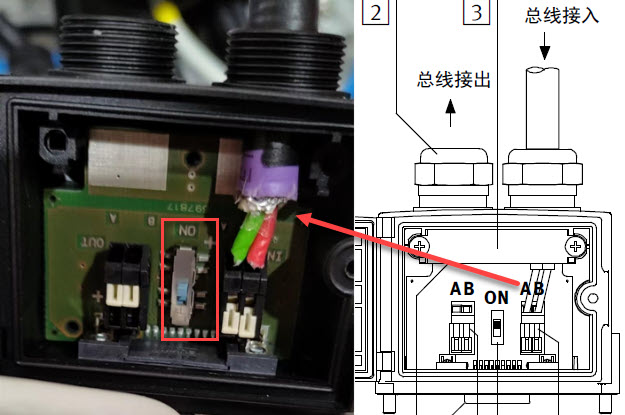

CPX-FB13使用的总线插头型号为FBS-SUB-9-GS-DP-B，错误接线导致故障发生。 Profibus总线是紫色的屏蔽双绞线，两芯线分别是红色和绿色，和总线插头连接是要按照颜色来接线：A_in和A_out为绿色，B_in和B_out为红色。正确接线后，通讯正常。 注：如果作为总线最后一站，需要将终端电阻拨码至ON。 正确安装屏蔽层：剥出屏蔽层，然后再锁定。 浏览量38赞分享 标签： FBS-SUB-9-GS-DP-BProfibus-dpCPX-FB13
