热电偶测量温度的原理:通过两种不同金属结合点处的温差产生电压信号,其测量的是温度差,而非绝对温度。热电偶的输出电压取决于热端与冷端(即参考端)的温差。若冷端温度因环境温度波动而变化,并且未进行补偿,会导致测量结果出现显著的误差。
如何选择冷端补偿、相应的参数该如何进行设置、如何进行接线呢?

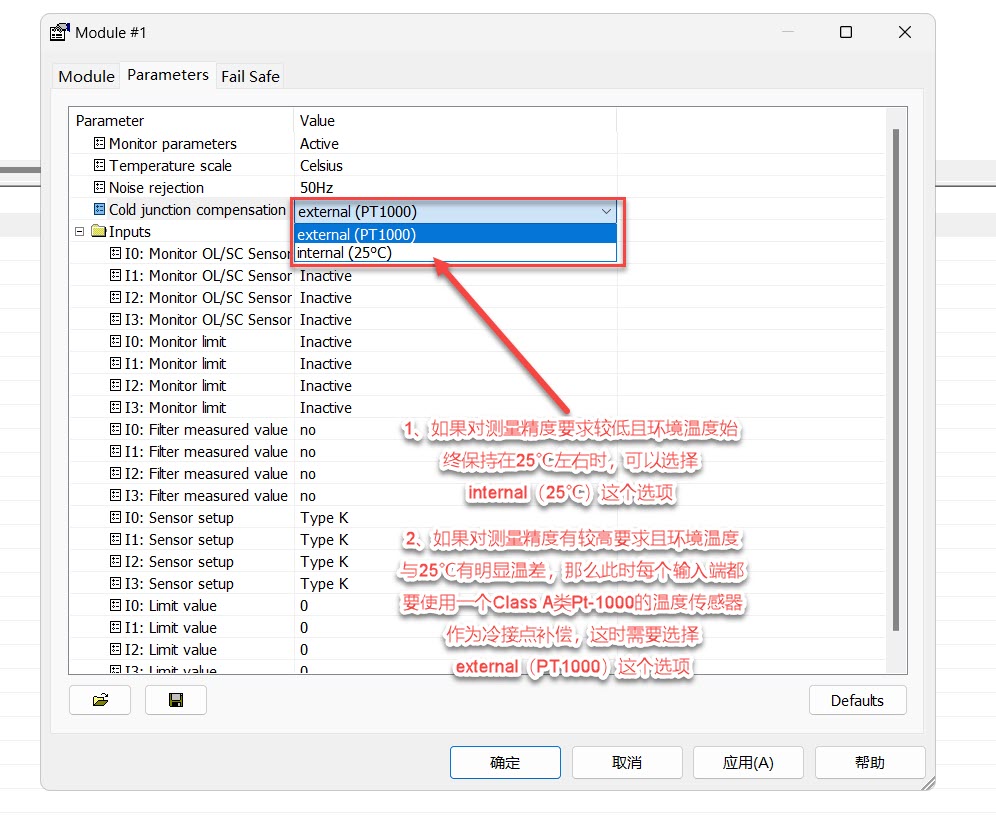

1、如果对测量精度要求较低且环境温度始终保持在25℃左右时,可以选择“ internal(25℃)”这个选项。2、如果对测量精度有较高要求且环境温度与25℃有明显温差,那么此时每个输入端都要使用一个Class A类Pt-1000的温度传感器作为冷接点补偿,这时需要选择“external(PT1000)”这个选项。
以上参数可以通过FMT或是PLC组态时通过参数设置来进行选择。

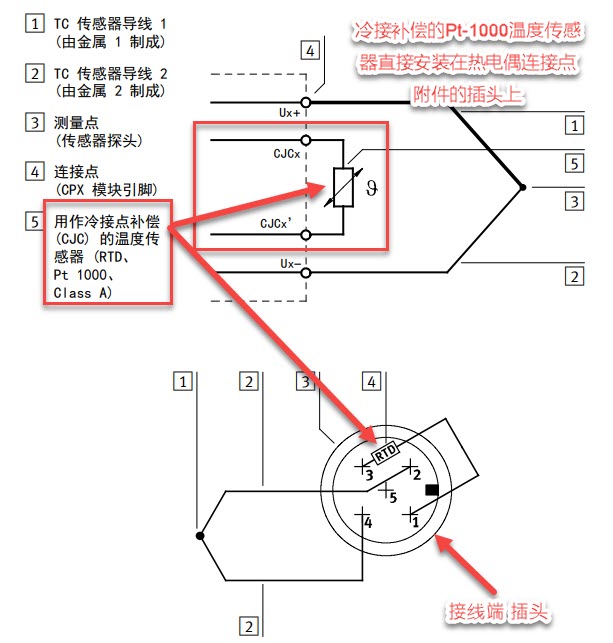

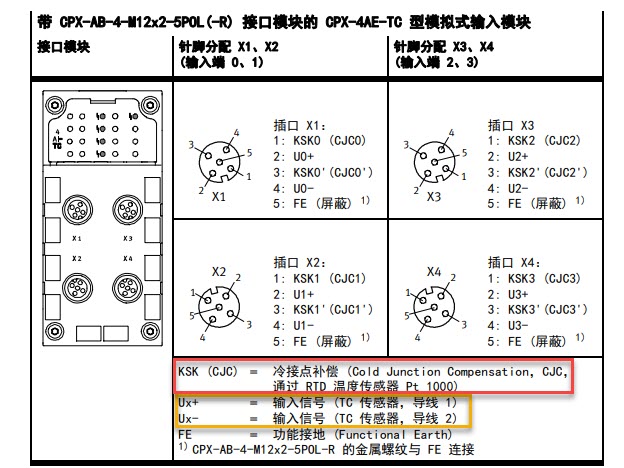

下图为TC模块的接线示意图,Ux+ Ux-为热电偶的输入信号, KSK/KSK’为冷接点补偿。
如果采用internal(25℃)这个选项时 ,KSK/KSK‘无需接线。
如果采用external(PT1000)这个选项时,才需要在KSK/KSK‘接入Pt-1000温度传感器信号。

冷接补偿用的Pt-1000温度传感器应接在靠近接线端一侧,而非测量端。
