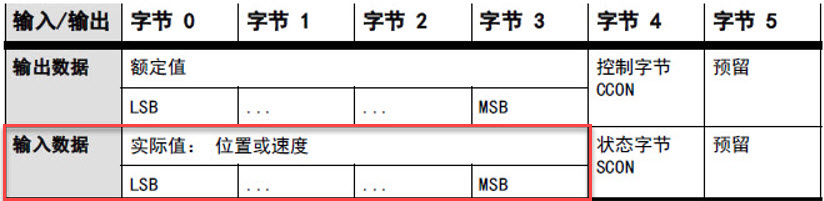

测量模块CMIX在PLC中映射的过程数据中的前4个字节为实际位置值。如下图所示：

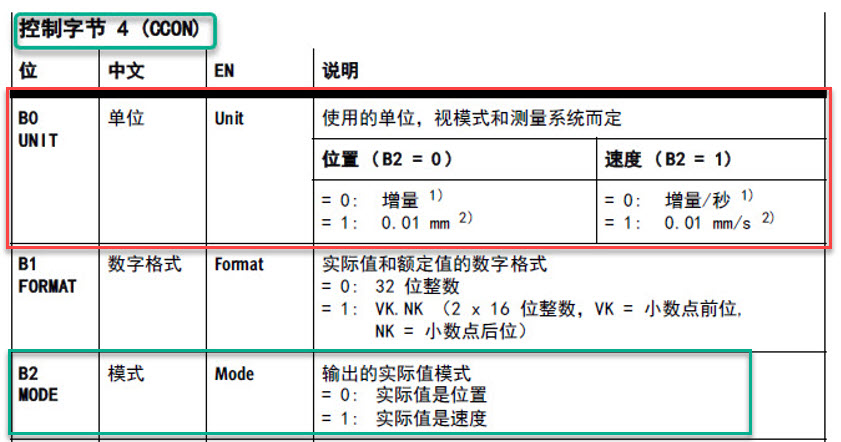

通过FMT监控实际值有两种显示单位，分别为增量以及0.01mm。单位的切换是通过控制字的字节4的第0位来进行切换的。

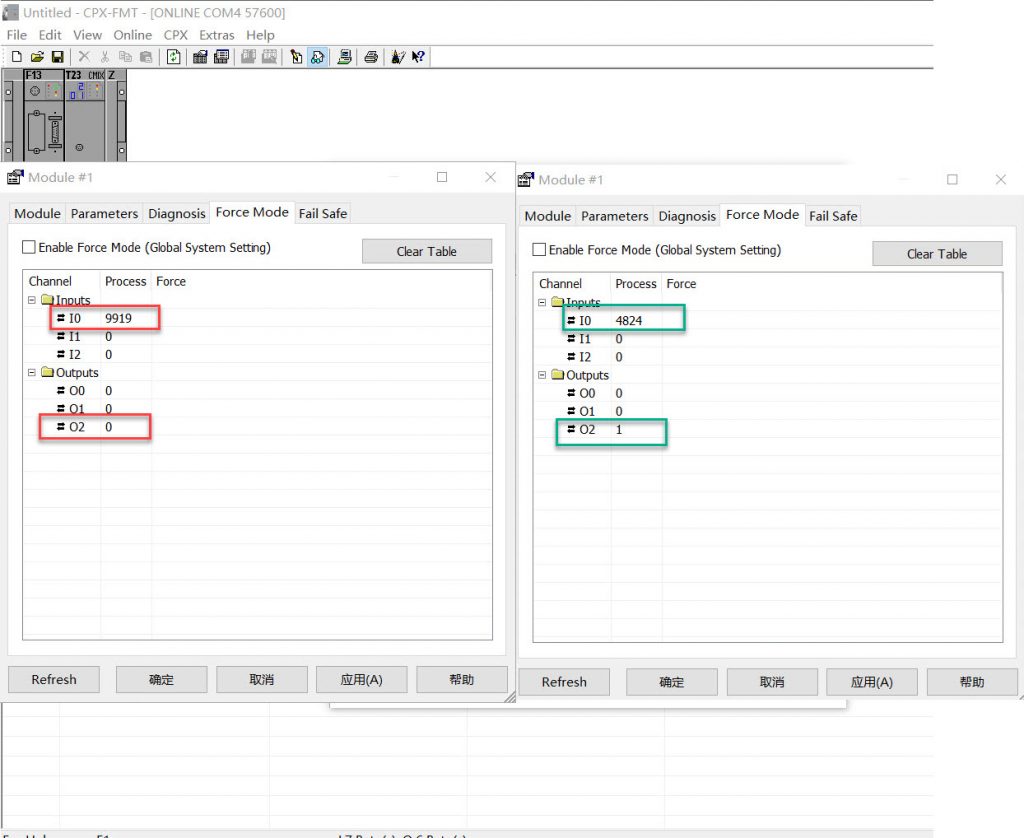

下图中分别为增量以及0.01mm显示单位的实际值。O2为0时，显示的是脉冲数9919。O2为1时显示的4824*0.01mm即48.42mm。

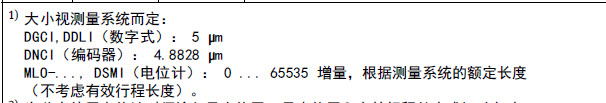

当O2为0时，显示的是脉冲数9919。可以通过下表将脉冲转为mm单位。根据气缸类型不同每个脉冲的距离如下图所示;本次采用的DDLI气缸，所以其实际位置应为9919*0.005mm即49.59mm。
