MPZ-1-24DC-SGH-6-SW是一个设定值生成器。六个参考电压或设定点电压可以通过旋转电位计进行预设。
由于设定点模块停产，可以使用VPPI比例阀实现相同功能。
VPPI的Input Type选择Digital时，可以通过三个 24 V 数字量输入指定 8 个设定值之一。为此将三个输入解释为具有 3 bit 的二进制 数。
对应关系如下： • 设定值 (+)：DI0 或最低有效位
• 设定值 (-)：DI1
• 实际值输出：DI2 或最高有效位 值 000 代表 0 bar，其余的 7 个值可在 “Input values” 中设置。

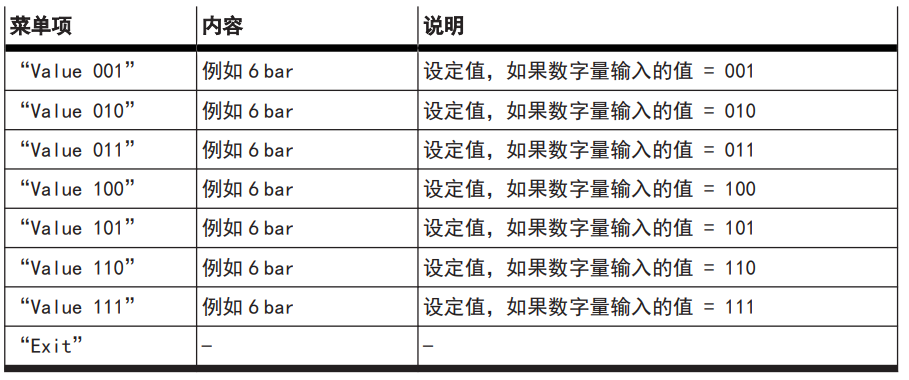

如下图所示：
