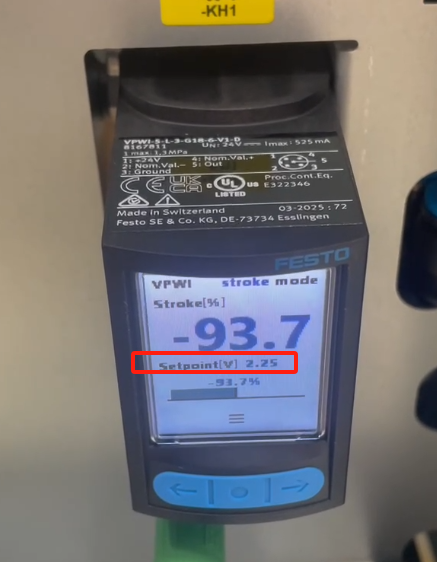

​客户新采购到货的方向比例控制阀 8167811 VPWI-5-L-3-G18-6-V1-D，上电上气及给定模拟电压后，发现比例阀工作口不出气，根据客户自我排查给电给气以及模拟信号都正常的情况下依然无输出给气。以下来自客户现场的图像信息：

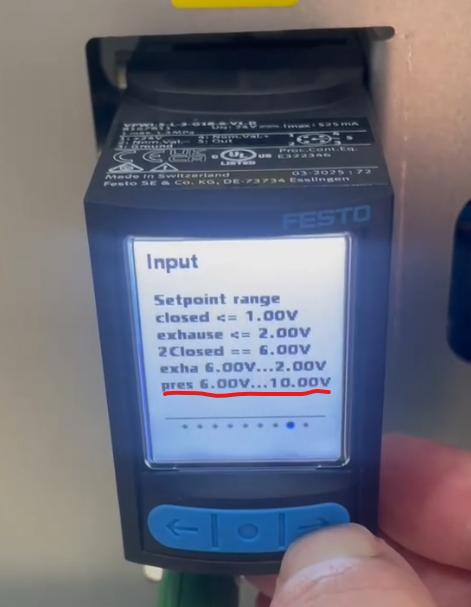

从模拟信号数值看给出来的信号为2.25V，再从VPWI菜单关于输入信号的作用截图来看，实际上VPWI输入模拟信号是规定为0-10V DC 的模拟信号，但VPWI 是用于控制流量，阀芯开度大小虽由电压大小控制，但其进排气有方向选择及数值大小意义，如上图示，

关机 <=1V DC ;

排气 <= 2V DC (0点气压) ;

阀芯中置位(进排气都关闭) == 6V DC ;

排气(开度可控制) 2~6V DC ;

进气(开度可控制) 6~10V DC.

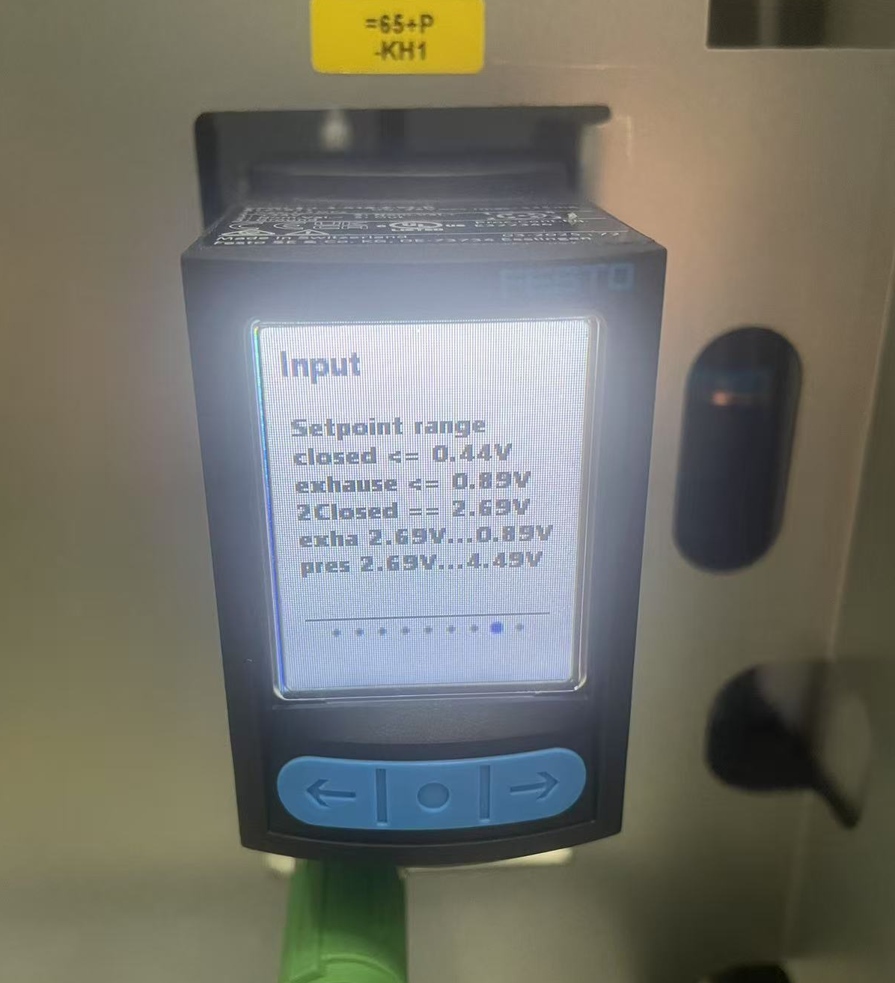

那么很显然，客户给定的电压为2.25V，是处于排气开度可控的方向，此时比例阀只负责排气不进气。后来了解到客户现有的模拟量最大值只能到4.5V DC，那么在此情况下，我们需要修改VPWI的最大最小供给模拟量值， 即菜单中的 Input Max和 Input Min ，才可以进行方向控制。调整后可正常控制进出气及开度大小，结果如下截图：
